沉砂池类型--旋流式沉砂池

目前国际上广泛应用的旋流沉砂池主要为钟氏和比氏两大类。从国内应用情况看，源自欧洲的钟氏池及其各变型占绝大多数。

钟式沉砂地是利用机械力控制流态与流速，加速砂粒的沉淀。并使有机物随水流带走的沉砂装置。

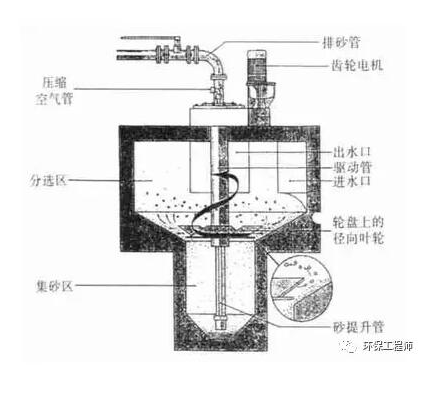

        沉砂池由流入口、流出口、沉砂区、砂斗、砂提升管、排砂管、电动机和变速箱组成。污水由流入口沿切线方向流入沉砂区，利用电动机及传动装置带动转盘和斜坡式叶片旋转，在离心力的作用下，污水中密度较大的砂粒被甩向池壁，掉入砂斗，有机物则被留在污水中。调整转速，可达到最佳沉砂效果。沉砂用压缩空气经砂提升管、排砂管清洗后排除，清洗水回流至沉砂区。

设计参数：

1)水力表面负荷应控制在200m3/(m2•h)左右。

2)水力停留时间控制在20-30s。

3)进水渠道流速：①流量最大时的40%-80%时，控制在0.6-0.9m/s;②流量最小时，大于0.15m/s;③流量最大时，不大于1.2m/s。

4)进水渠道直段长度为宽度的7倍且不应小于4.5m。

5)出水渠道宽度为进水渠道的2倍。

6)出水渠道与进水渠道夹角大于270°。
