3 工作原理和工艺流程

3.2 间接加热转鼓干化技术

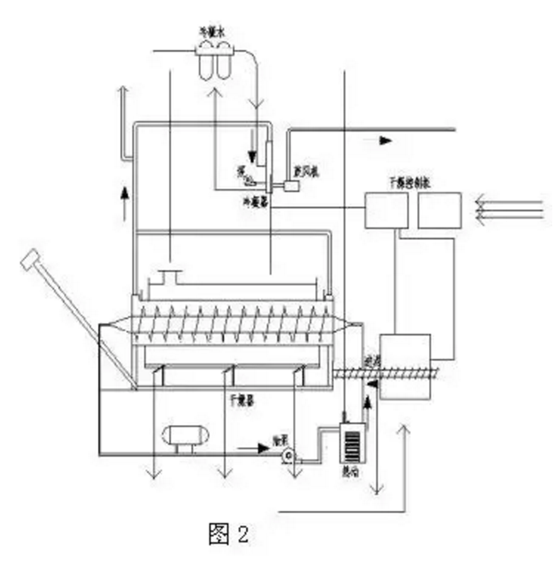

如图2是湿污泥直接进料、间接加热转鼓干化系统工艺流程图。

脱水后的污泥输送至干化机的进料斗，经过螺旋输送器送至干化机内，螺旋输送器可变频控制定量输送。干化机由转鼓和翼片螺杆组成，转鼓通过燃烧炉加热，转鼓最大转速为1.5r/min。

翼片螺杆通过循环热油传热，最大转速 为0.5 r/min。转鼓和翼片螺杆同向或反向旋转，污泥可连续前移进行干化，转鼓沿长度方向分布为三个燃烧炉温度区域，分别为370℃，340℃和85℃。翼片螺杆内的热油温度为315℃。

转鼓经抽风，其内部为负压，水汽和尘埃无法外逸。污泥经转鼓和翼片螺杆推移和加热被逐步烘干并磨成粒状，在转鼓后端低温区经过S形空气止回阀由干泥螺杆输送器送至储存仓。污泥蒸发出的水汽通过系统抽风机送至冷凝和洗涤吸附系统。

该干化系统的特点是：流程简单，污泥的干度可控制，干化器终端产物为粉末状。
