1.3 圆盘干化机

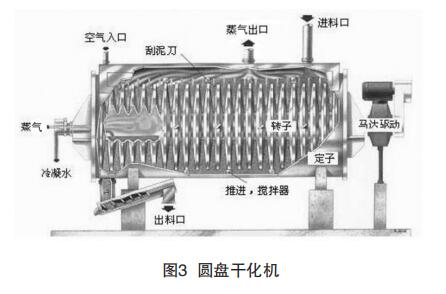

圆盘式干化机主要由圆筒形外壳、圆盘及驱动装置组成。圆盘的中心轴是干化机圆盘的承载部件，转轴是中空轴，所有空心圆盘焊接在中心轴上，圆盘也是空心的且与轴内腔相通。圆盘边缘装有推泥板，对污泥有推进、输送和搅拌作用。圆盘干化机结构如图3所示。

运行时，污泥通过进料口进入干化机，在空心圆盘上推泥板的作用下翻转、搅拌，不断更新受热面，与盘片和筒体内壁接触传热，湿污泥受热之后水分蒸发，同时干化污泥由推泥板推向出料口，为了防止污泥黏附在圆盘上造成污泥淤积，圆盘之间装有刮泥板，刮泥板被固定在圆筒外壳上，伸到圆盘之间的空隙中。在热介质一侧，水蒸汽进入干化机转子中心轴和盘片内腔加热盘片，传递完热量后，高温水蒸汽在圆盘空心内腔中冷凝生成冷凝水，通过冷凝管排出干化机。

圆盘干化机的问题之一是污泥进入后干化速率较高，导致污泥在干化机内非常容易黏滞，因此污泥的剪切和破碎效果较差，在实际运行中圆盘干化机出现污泥黏滞、卡顿的现象较多。另外圆盘面积较大，圆盘干化机整体的占地面积较小。
