4、天津津南污泥处理厂

项目名称：天津津南污泥处理厂

项目推荐单位：北京艺高人和工程设备有限公司

项目所在地：津南区大孙庄，津南污水处理厂厂址北侧

项目类别：市政污泥处理处置

项目概况描述

项目名称：津南污泥处理厂工程（循环经济示范工程)污泥干化项目

设计单位：中国市政工程华北设计研究总院

工程规模：122t/d干基，进泥含水率65%-70%，出泥含水率：30%

热媒：导热油

厂址：津南区大孙庄，津南污水处理厂厂址北侧，总占地6.0公顷

处理工艺：高效污泥厌氧消化+板框脱水+干化工艺

污泥出路：绿化用土(或土地改良土)等

该项目2017年通过环保验收，已连续稳定运行3年。

项目技术工艺/解决方案概述

(1)技术工艺/解决方案名称及原理

技术工艺：卧式薄层污泥干化工艺;

原理：卧式薄层污泥干化工艺属于间接热干化工艺，干化机主要由外壳、转子及叶片、驱动装置三大部分组成，外壳为压力容器，其壳体夹套间可注入蒸汽或导热油作为污泥干燥工艺的热媒，内筒壁作为与污泥接触的传热部分，提供主要的换热面积以及形成污泥薄层的载体，其材质有多种材料可选，其中Naxtra-700高强度结构钢覆层材料广泛适用于市政/化工行业污泥，防腐、耐磨性优于其他材料;转子为一根整体的空心轴，其特殊的加工工艺可以确保转子在受热的同时高速转动时不产生挠度，始终使叶片与内筒壁的距离保持5-10mm，在转子的转动及叶片的涂布下，进入干化机的污泥会均匀的在内壁上形成一个动态的薄层，污泥薄层不断的被更新，在向出料口推进的过程中不断的被干燥。

(2)技术工艺/解决方案适用范围

卧式薄层干化工艺适用于市政污泥和石化污泥干化领域。

(3)技术工艺/解决方案特点及优势

1)安全性：系统密闭，含氧量控制在2%以下;系统可自惰性化，至少设置两种惰性化手段，真正做到本质安全;负压运行，负压值为-0.5kpa，避免粉尘及臭气外溢;37年应用历史上无任何安全事故。

2)灵活性：适用于多种类型污泥;可生产多种含固率产品，产品含固率35%- 90%;体积负荷低，整个干化过程只有10-15分钟，启停和排空时间短。

3)工艺简单：设备数量少，占地面积极小，操作控制简单;无需返混，直接越过“塑性阶段”;废气产生量少，仅为蒸发水量的10%，处理简单。

4)经济性：能耗低，蒸发效率高，可达45kg/m2·h;如果需要，可实现80%热能回收;维护成本低;全自动化控制，低监控需求。

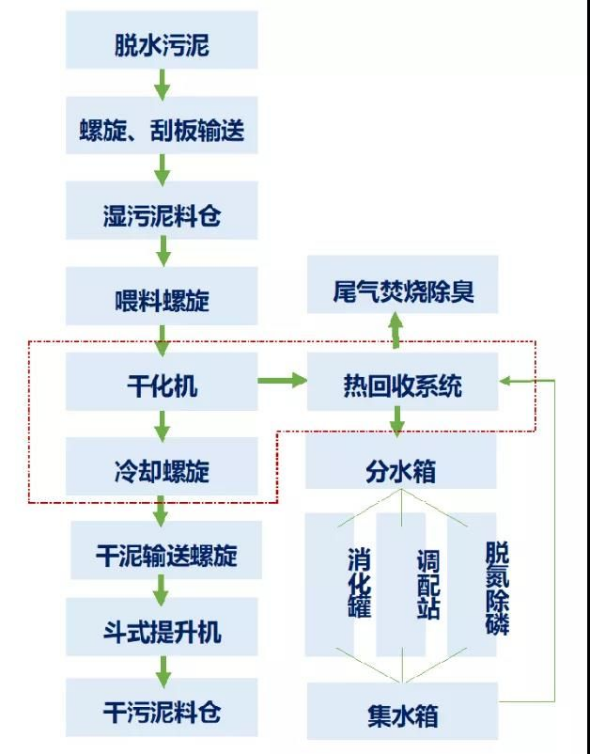

工艺流程图/技术解决方案示意图
